Пульсоксиметр

2. Как работает пульсоксиметр

Как работает пульсоксиметр

У пальчикового пульсоксиметра (далее – оксиметр) небольшой размер, низкое энергопотребление, он прост в работе и удобен для переноски.

Когда палец вставлен в зажим прибора, с помощью фотоэлектрического датчика на дисплее отображается измеренное значение насыщения крови кислородом.

Принцип измерения оксиметра основан на спектральных характеристиках гемоглобина и оксигемоглобина с различными скоростями поглощения в областях красного и инфракрасного излучения, с использованием эмпирической формулы данных в соответствии с законом Бэра-Ламберта.

Излучение двух разных длин волн (красный – 660 нм и ближний инфракрасный свет – 940 нм) проходит через ноготь пальца и детектируются абсорбционным датчиком зажима, а сигнал измерения принимается светочувствительным элементом.

Кости, клеточная ткань, зоны пигментации и сосуды вен имеют разные постоянные поглощения света. При пульсации артерии и сокращениях сердца, уровень поглощения света будет различаться с увеличением и уменьшением кровотока.

Поглощающая способность различного света во время сердечных сокращений преобразуется в измеренные значения насыщения крови кислородом.

3. Как работает пульсоксиметр

Как работает пульсоксиметр

У пальчикового пульсоксиметра (далее – оксиметр) небольшой размер, низкое энергопотребление, он прост в работе и удобен для переноски.

Когда палец вставлен в зажим прибора, с помощью фотоэлектрического датчика на дисплее отображается измеренное значение насыщения крови кислородом.

Принцип измерения оксиметра основан на спектральных характеристиках гемоглобина и оксигемоглобина с различными скоростями поглощения в областях красного и инфракрасного излучения, с использованием эмпирической формулы данных в соответствии с законом Бэра-Ламберта.

Излучение двух разных длин волн (красный – 660 нм и ближний инфракрасный свет – 940 нм) проходит через ноготь пальца и детектируются абсорбционным датчиком зажима, а сигнал измерения принимается светочувствительным элементом.

Кости, клеточная ткань, зоны пигментации и сосуды вен имеют разные постоянные поглощения света. При пульсации артерии и сокращениях сердца, уровень поглощения света будет различаться с увеличением и уменьшением кровотока.

Поглощающая способность различного света во время сердечных сокращений преобразуется в измеренные значения насыщения крови кислородом.

4. Информация о безопасности использования пульсоксиметра

Информация о безопасности

1. Прибор нельзя использовать вместе с оборудованием МРТ или КТ.
2. Опасность взрыва: не используйте этот прибор в среде горючего анестезирующего газа.
3. Оксиметр играет лишь вспомогательную роль в диагностике состояния пациента. Диагноз ставит врач на основании клинических проявлений и симптомов.
4. Всегда проверяйте точку контакта датчика оксиметра и кожи пациента для обеспечения нормального кровообращения.
5. Датчик пульсоксиметра не предназначен для контакта с пластырем, так как э то может вызвать ошибку данных и измерений или появление ошибочных данных о наличии волдырей на коже.
6. Оксиметр не имеет функции предупреждения об уровне кислорода в крови, его нельзя использовать для непрерывного мониторинга.
7. При использовании в течение длительного времени периодически меняйте точку измерений в зависимости от состояния пациента.
8. Точку измерений необходимо менять не чаще, чем каждые 2 часа, при этом необходимо проверять состояние кожи, уровень кровообращения и состояние пациента.
9. Нарушение значений важных показателей гемоглобина (таких как карбогемоглобин или метгемоглобин) может вызвать неправильные данные измерений.
10. Чрезмерное окрашивание кровеносных сосудов (например, индоцианин зеленый или метилен синий) может привести к неправильным данным измерений.
11. На точность измерения насыщения крови кислородом влияет сильная освещенность окружающей среды (прямой солнечный свет), при необходимости используйте затеняющий защитный кожух.
12. Резкие движения пациента могут привести к неправильным данным измерений.
13. Помехи от высокочастотных сигналов медицинских приборов или дефибрилляторов могут привести к неправильным данным измерений.
14. Ритмичная пульсация вен может привести к неправильным данным измерений.
15. Использование манжеты для измерения артериального давления на артерии или кровеносном сосуде, контактирующем с датчиком, может привести к неправильным данным измерений.
16. Артериальное низкое давление, тяжелая систолическая гипотензия, тяжелая анемия или гипотермия могут привести к неправильным данным измерений.
17. Использование кардиотоника после остановки сердцебиения или дрожь пациента могут привести к неправильным данным измерений.
18. Использование яркого лака для ногтей может привести к неправильным данным измерений.

5. Характеристики изделия

Характеристики изделия

1. Прибор предназначен для мониторинга насыщения крови кислородом и частоты пульса пациента.
2. Изделие оснащено ЖК-дисплеем высокой четкости, а интерфейс имеет четыре различных режима отображения.
3. Энергопотребление изделия низкое, две батареи AAA можно использовать более 15 часов.
4. При низком напряжении батареи, которое может повлиять на нормальное использование прибора, отображается предупреждающий индикатор низкого напряжения.
5. При отсутствии сигнала прибор выключается через 8 секунд.
6. Небольшой размер, малый вес и удобство переноски.
7. Прибор не рекомендуется использовать во время физических упражнений, и он не подходит для постоянного мониторинга состояния пациента.
8. Прибор не предназначен для младенцев и новорожденных.

6. Метод использования

Метод использования

1. Палец необходимо вставлять ногтем вверх.
2. Примечание: перед использованием этого прибора необходимо протереть резиновую площадку для пальца медицинским спиртом, а затем обезжирить палец до и после использования прибора (резиновый материал – медицинский каучук, не токсичен, безвреден и не имеет побочных (аллергических) эффектов для кожи).
3. Установите 2 батареи типа AAA в батарейный отсек, соблюдая полярность, и закройте крышку батарейного отсека.

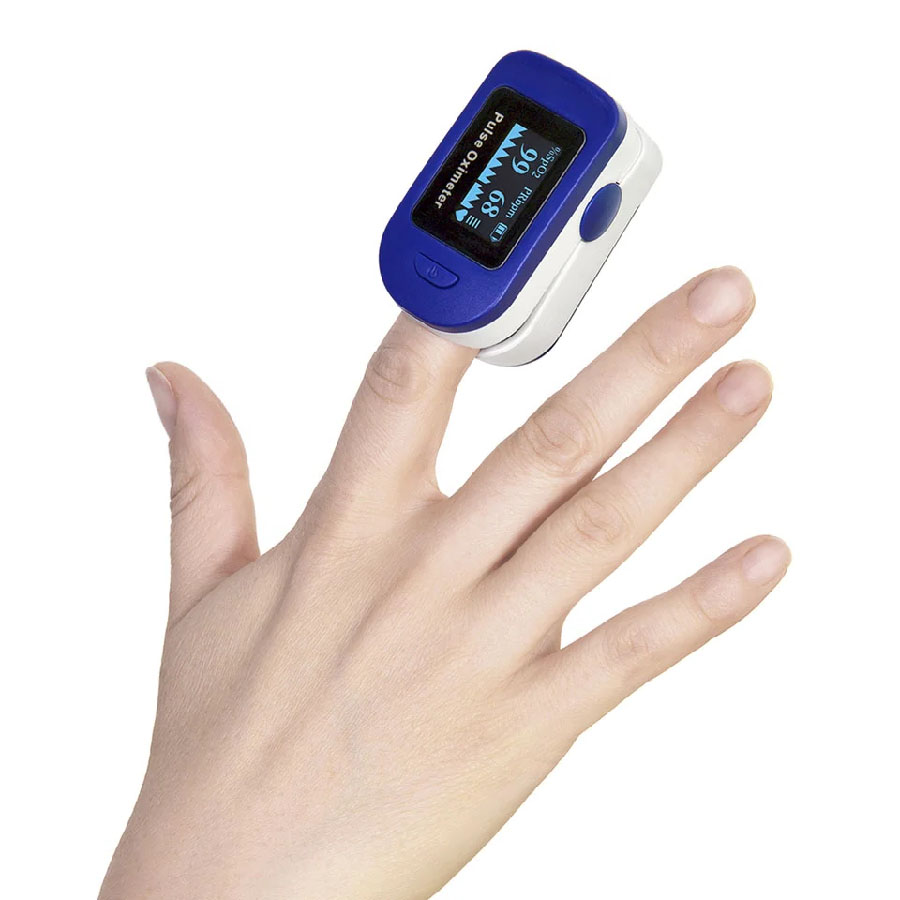

4. Вставьте палец в прорезиненную выемку (палец должен быть полностью выпрямлен) ногтем вверх, а затем отпустите зажим.
5. Нажмите кнопку в центре передней панели для включения оксиметра и определения уровня кислорода в крови.
6. В процессе использования не рекомендуется совершать движения пальцами, тело должно находиться в состоянии покоя.
7. При необходимости изменения направления отображения во время использования, нажмите на кнопку в центре передней панели.
8. Измеренные данные отображаются прямо на дисплее.
9. Прибор переходит в режим ожидания при отсутствии генерируемого сигнала.
10. При низком уровне заряда батареи на ЖК-дисплее появляется индикатор низкого заряда.
