Профессиональные алкотестеры

Нормирование проф.алкотестеров

Алкотестеры классифицируют:

• стационарные алкотестеры;
• переносные алкотестеры;
• портативные алкотестеры;
• по защищенности от воздействия окружающей среды - на анализаторы исполнений по ГОСТ Р 50444;
• по устойчивости к механическим воздействиям - на анализаторы исполнений по ГОСТ Р 50444.

Основные характеристики профессиональных алкотестеров

Для алкотестеров устанавливают следующие метрологические характеристики:

• диапазон измерений;
• цену младшего разряда шкалы;
• основную погрешность;
• вариацию показаний;
• дополнительные погрешности, вызванные изменением внешних воздействующих факторов в пределах рабочих условий эксплуатации относительно нормальных условий;
• дополнительные погрешности от наличия неизмеряемых компонентов;
• интервал времени работы без корректировки показаний.

Нормируемые метрологические характеристики алкотестеров:

1. Диапазон измерений
   • нижний предел - 0,00 мг/л
   • верхний предел  - от 0,95 до 2,00 мг/л
2. Цена младшего разряда шкалы
   • От 0,01 до 0,001 мг/л
3. Пределы допускаемой основной погрешности (в зависимости от того, что больше)
   • абсолютной, не более 0,050 мг/л)
   • относительной, не более 10 %)
4. Пределы допускаемой погрешности) (в зависимости от того, что больше)
   • абсолютной, не более 0,100 мг/л
   • относительной, не более 20 %
5. Предел допускаемого среднеквадратического отклонения, не более
   • 1/3 в долях пределов допускаемой основной погрешности
6. Предел допускаемой вариации показаний, не более
   • в долях пределов допускаемой основной погрешности
7. Пределы допускаемой дополнительной погрешности, вызванной изменением внешних воздействующих факторов в пределах рабочих условий эксплуатации относительно нормальных условий, не более
   • температура окружающего воздуха - 1,5 в долях пределов допускаемой основной погрешности
   • относительная влажность окружающего воздуха - 0,2 в долях пределов допускаемой основной погрешности
   • атмосферное давление - 0,2 в долях пределов допускаемой основной погрешности
8. Пределы допускаемой дополнительной погрешности от наличия неизмеряемых компонентов, не более
   • 0,2 в долях пределов допускаемой основной погрешности
9. Интервал времени работы без корректировки показаний
   • не менее 1 года
10. Пределы допускаемого изменения показаний за регламентированный интервал времени, не более
    • 8 ч  - 0,5 в долях пределов допускаемой основной погрешности
    • 2 мес -  1,0 в долях пределов допускаемой основной погрешности

Конструктивные требования

1. Алкотестеры должны быть снабжены встроенным или внешним принтером для распечатки протоколов измерений на бумажном носителе.
2. Конструкцией анализаторов может быть предусмотрено сохранение полученных результатов измерений во внутренней памяти с последующей распечаткой сохраненных результатов измерений на бумажном носителе.
3. В ТД изготовителя на алкотестеры конкретных типов должны устанавливаться время подготовки к работе после включения, время измерения после отбора пробы и время подготовки к работе после измерения.
4. Система отбора проб выдыхаемого воздуха анализаторами должна предусматривать использование индивидуальных сменных мундштуков для обеспечения соответствия требованиям санитарно-гигиенических норм.
5. Конструкцией анализаторов должен быть предусмотрен автоматический режим отбора пробы выдыхаемого воздуха. При выполнении измерений массовой концентрации паров этанола в выдыхаемом воздухе с использованием автоматического режима отбора пробы алкотестеры должны обеспечивать автоматический контроль за непрерывностью выдоха и поступлением минимального объема пробы выдыхаемого воздуха. Выдох считают прерванным, если значение объемного расхода выдыхаемого воздуха снижается относительно минимального значения, установленного в ТД изготовителя.
   Минимальный объем пробы выдыхаемого воздуха, установленный в ТД изготовителя, должен быть не менее 1,2 л. Минимальный объемный расход выдыхаемого воздуха, установленный в ТД изготовителя, должен быть не менее 6 л/мин.
6. Алкотестеры должны отображать результат измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха в цифровой форме в единицах массовой концентрации - миллиграммах на литр (мг/л).
7. Конструкцией анализаторов могут быть предусмотрены дополнительные функции, в том числе:
   • контроль параметров окружающей среды: температуры, влажности и атмосферного давления;
   • контроль координат места проведения измерения;
   • передача данных с результатами измерений на персональный компьютер для сбора, обработки и хранения (в том числе на персональный компьютер, удаленный от места проведения измерения, посредством беспроводной связи).
8. Протокол измерения анализаторов, распечатанный на бумажном носителе, должен содержать следующую обязательную информацию:
   • - наименование и заводской номер анализатора;
   • - результат измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха, включающий в себя числовое значение и обозначение единицы измерения, или сообщение о прекращении измерения;
   • - дату и время выполнения измерения.
9. Перед выполнением измерения массовой концентрации паров этанола в выдыхаемом воздухе алкотестеры должны выполнять автоматический контроль очистки от этанола первичного измерительного преобразователя анализатора и отсутствия этанола в системе отбора пробы выдыхаемого воздуха (с установленным мундштуком) и в окружающем воздухе.
10. Алкотестеры должны исключать возможность выполнения измерения массовой концентрации паров этанола в выдыхаемом воздухе при неполной очистке от этанола первичного измерительного преобразователя анализатора или при обнаружении этанола в системе отбора пробы выдыхаемого воздуха (с установленным мундштуком) или в окружающем воздухе.
11. Конструкция анализаторов должна обеспечивать защиту и ограничение доступа к узлам корректировки показаний, внутренним элементам и программному обеспечению анализаторов в целях предотвращения несанкционированных настройки и вмешательства, которые могут привести к искажениям результатов измерений. Доступ к указанным элементам должен быть возможен только при поверке и ремонте анализаторов.
12. Алкотестеры должны обеспечивать выполнение поверки и проверки метрологических характеристик с использованием рабочих эталонов 1-го разряда по ГОСТ Р 8.676.
13. Программное обеспечение анализаторов должно соответствовать требованиям ГОСТ Р 8.654.

Требования надежности

1. В ТД изготовителя и в описании типа анализаторов (обязательном приложении к Свидетельству об утверждении типа) должны быть установлены следующие показатели надежности:
   • - средний срок службы анализаторов - не менее пяти лет;
   • - срок службы первичного измерительного преобразователя - не менее одного года;
   • - средняя наработка на отказ - не менее 8000 ч.
2. Требования стойкости к внешним воздействиям
   • Требования к анализаторам в части стойкости к механическим воздействиям - по ГОСТ Р 50444.
   • Требования к анализаторам в части стойкости к климатическим воздействиям - по ГОСТ Р 50444.
   • Алкотестеры должны быть работоспособными при воздействии на них индустриальных радиопомех, не превышающих норм.

Маркировка

1. Маркировка должна быть нанесена непосредственно на корпус анализаторов любым способом, обеспечивающим ее четкость и сохранность в течение срока службы анализатора.
2. Маркировка анализаторов должна содержать следующие информационные элементы:
   • - наименование и (или) условное обозначение анализатора;
   • - наименование страны-изготовителя;
   • - наименование предприятия-изготовителя;
   • - заводской номер анализатора (по системе нумерации предприятия-изготовителя);
   • - год изготовления;
   • - сведения о сертификации.
3. Допускается наносить на алкотестердополнительные информационные элементы, которые должны быть определены в ТД изготовителя.

Более подробные требования к профессиональным алкотестерам содержаться национальном стандарте РФ ГОСТ Р 54794-2011

У нас можно скачать Пособие по подготовки медицинского персонала для проведения предрейсовых, послерейсовых и текущих медосмотров водителей транспортных средств

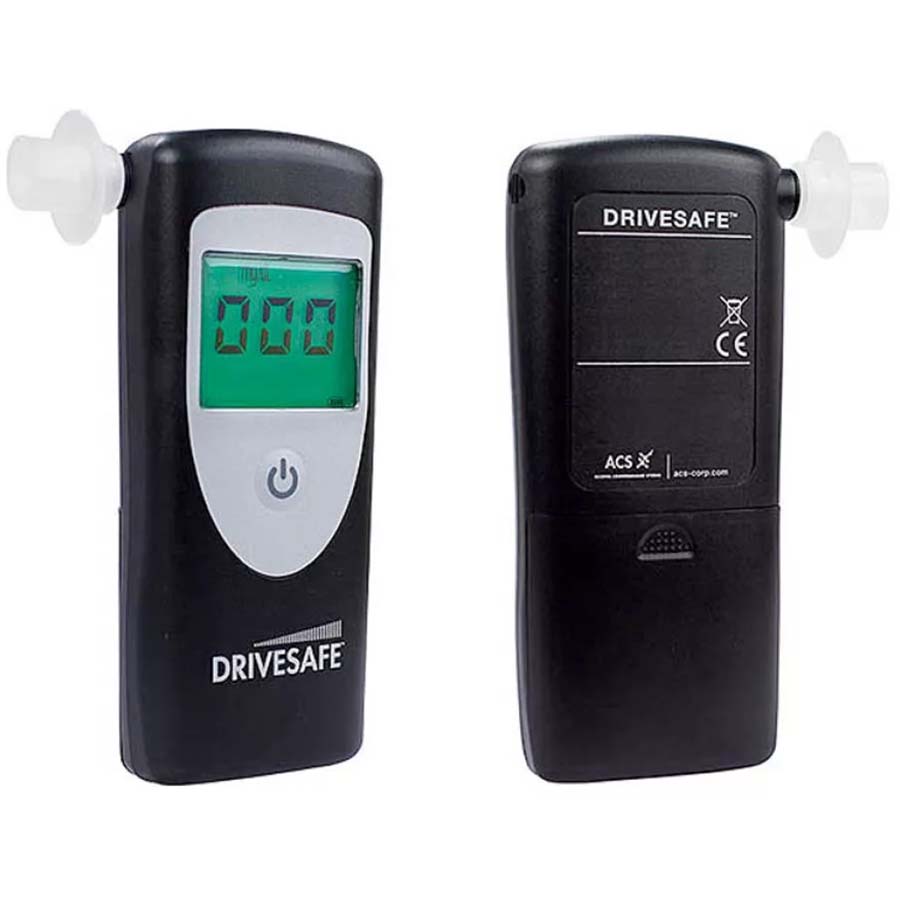

Drivesafe II

Drivesafe II

Новое поколение марки Drivesafe претерпело существенные изменения. Применение профессионального электрохимического датчика на пары этанола обеспечивает высокую достоверность результатов, увеличенный интервал между калибровками и весьма скромное энергопотребление. Помимо цифровой индикации, в зависимости от результата, изменяется цвет подсветки дисплея. Drivesafe II подтвердил свои метрологические характеристики и может использоваться как для предрейсового осмотра водителей, так и для медицинского освидетельствования.

Характеристики

• тип датчика электрохимический
• продувание с мундштуком
• индикация 3-х разрядный цифровой дисплей
• диапазон измерений 0-0.95 мг/л
• диапазон показаний 0,00—9.99 мг/л
• пределы доп. погрешности ±0.03 мг/л в диапазоне 0,00-0,3 мг/л
• ±10% в диапазоне 0,3-0,95 мг/л
• время подготовки 3 секунды
• время установки показаний до 10 секунд
• рабочая температура от 0°С до 50°С
• температура хранения -40°С до 70°С
• межкалибровочный интервал 5000 тестов или раз в год
• межповерочный интервал 1 год
• питание 2 батарейки АА
• размеры 137x59x26 мм
• число тестов без подзарядки до 1000 тестов
• комплектация алкометр, 5 мундштуков, кейс, батарейки АА — 2 шт., инструкция по эксплуатации, паспорт с отметкой о первичной поверке (свидетельство о поверке)
• вес 155 г
• гарантия на прибор: 12 месяцев
• производство Канада

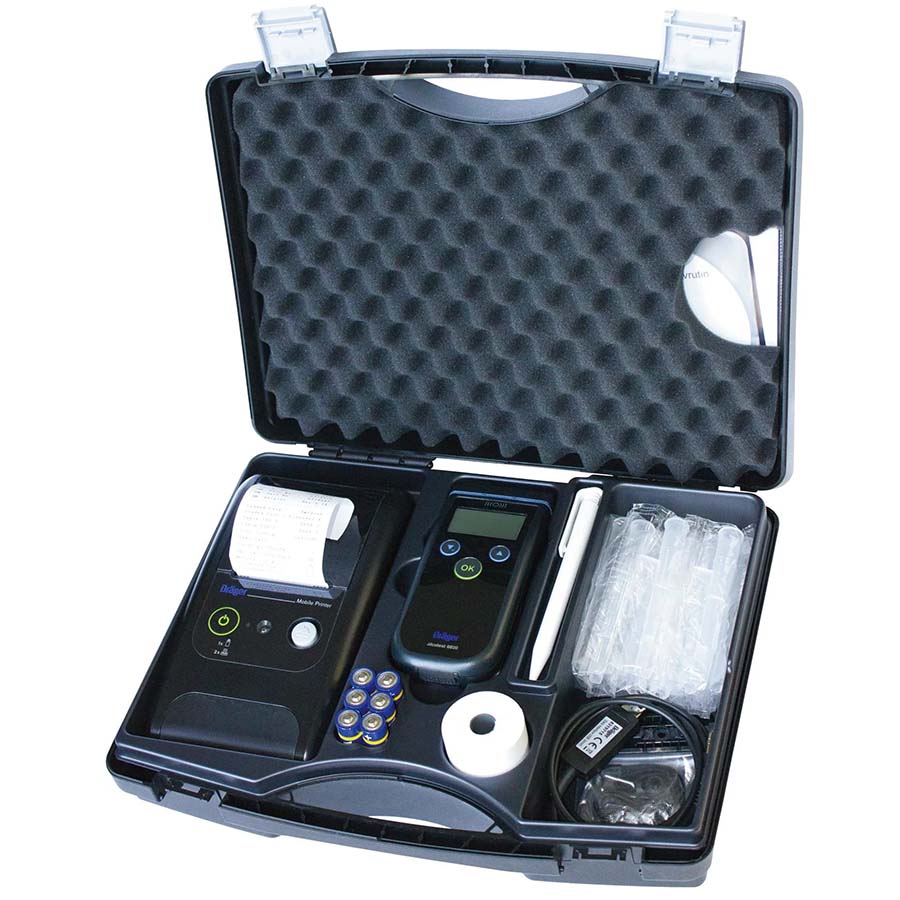

Drager Alcotest 6820

Алкотестер Drager Alcotest 6820

Профессиональный алкотестер нового поколения с улучшенным электрохимическим датчиком, обеспечивающим более быстрое и точное измерение.
Предназначена для определения массовой концентрации паров этанола в выдыхаемом воздухе в медицинских учреждениях, а также для применения в профессиональной практике врачами, фельдшерами, осуществляющими медицинское освидетельствование на состояние алкогольного опьянения, медработниками для проведения предрейсовых осмотров водителей, а также для проведения сотрудниками ГИБДД процедуры освидетельствования водителей на состояние алкогольного опьянения.
Модель Alcotest 6820 имеет графический монохромный дисплей, работа прибора сопровождается звуковыми сигналами.

Прибор работает в 3-х режимах:

1. Измерительный режим – с выдохом через одноразовый мундштук и автоматическим отбором пробы;
2. Скрининговый режим – выдох без применения мундштуков с ручным отбором пробы;
3. Ручной режим – с выдохом через одноразовый мундштук и ручным отбором пробы.

Модель оснащена функцией памяти на 1500 измерений, с указанием даты и времени проведения теста.

Корпус анализатора Alcotest 6820 выполнен из специального пластика, устойчивого к повышенной влажности, температуре, а также к статическому электричеству. Кейс имеет отдельный ячейки для каждого элемента комплектации, что препятствует их соударению и, соответственно, случайному повреждению.

Характеристики

• тип датчика электрохимический
• продувание с мундштуком, без мундштука
• индикация полнотекстовый русифицированный дисплей
• диапазон измерений 0,00—2,00 мг/л
• диапазон показаний 0,00—2,50 мг/л
• пределы доп. погрешности ±0.02мг/л в диапазоне 0.00-0.20 мг/л; ±10 % в диапазоне свыше 0.20-2.00 мг/л при темп. 20+5°С
• время подготовки к первому тесту от 6 до 20 секунд
• время установки показаний 30 сек
• рабочая температура от -5°С до 50°С
• температура хранения от -40°С до 65°С
• опции кожаный чехол, зарядное устройство для аккумуляторов
• межкалибровочный интервал 1 год
• межповерочный интервал 1 год
• память 1500 измерений
• питание алкалиновые батарейки или аккумуляторы (тип АА) — 2 шт.
• размеры 147х65х39 мм
• число тестов без подзарядки до 1500
• комплектация алкотестер, мундштуки - 3 шт., батарейки АА-2 шт., ремешок наручный, кабель для подключения к ПК, кейс
• вес 260 г
• гарантия на прибор: 24 месяца
• производство Германия

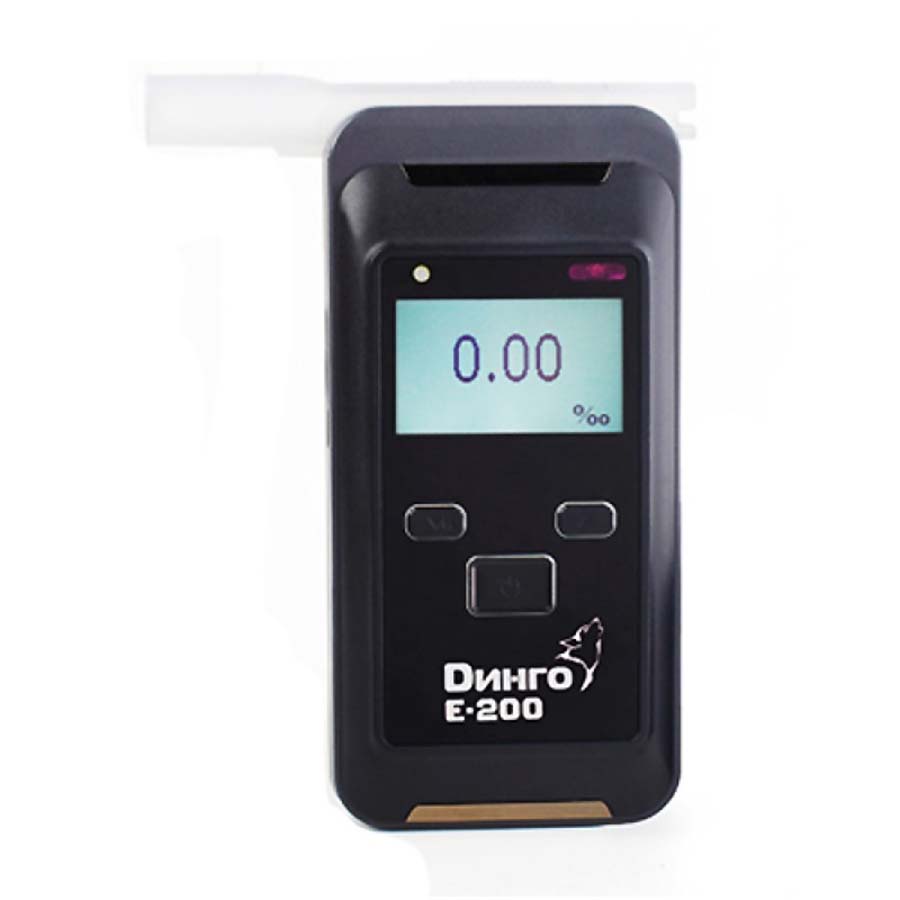

Динго E-200

Динго E-200

Первый профессиональный алкотестер, оснащенный сменным электрохимическим сенсорным элементом. Прибор предназначен для быстрого и точного измерения массовой концентрации паров этанола в выдыхаемом воздухе.

Портативный автоматический анализатор прост и удобен в эксплуатации, его управление производится с помощью трех кнопок и системы меню. Модель оснащена полнотекстовым графическим дисплеем, на котором отображаются результаты измерений, сообщения о режимах работы анализатора, о состоянии заряда батареек и другая вспомогательная информация.

Динго Е-200 может работать как с мундштуком, так и без него, что позволяет проводить пассивный тест для быстрого получения результата о наличии или отсутствии алкоголя в выдохе (с мундштуком), а также принудительный тест в том случае, если тестируемый не может обеспечить требуемую продолжительность или силу выдоха, либо для проверки содержания паров этанола в помещении, над поверхностью жидкостей и т.п.

Динго Е-200 имеет порт для подключения принтера. При помощи специального кабеля (дополнительная опция) результаты проведенных тестов на Динго Е-200 могут быть распечатаны на принтере. Прибор оснащен внутренней памятью на 500 измерений. До полного разряда батареек данная модель может произвести до 3000 тестов.

Прибор Динго Е-200 является медицинским измерительным прибором в соответствии с законодательством Российской Федерации. Он может применяться для проведения медицинского освидетельствования, в предсменных и предрейсовых осмотрах сотрудников, а также для самоконтроля.

Особенности модели Динго Е-200:

• Сменный электрохимический сенсор.
• Проведение теста с мундштуком и без мундштука.
• Подключается к специальному принтеру.
• Внутренняя память на 500 измерений.

Характеристики

• тип датчика электрохимический (съемный)
• продувание с мундштуком, без мундштука, с мундштуком- воронкой
• индикация дисплей, полнотекстовый, графический
• диапазон измерений 0.00-1.50 мг/л
• диапазон показаний 0.00-2.00 мг/л
• пределы доп. погрешности ±0.050 мг/л в диапазоне 0.000-0.500 мг/л;
• ±10 % в диапазоне свыше 0.500-1.500 мг/л
• время подготовки до 20 секунд
• время установки показаний не более 10 секунд
• рабочая температура от +10°С до +40°С
• температура хранения от -10°С до +50°С
• опции чехол, принтер, адаптеры и кабель для принтера
• межкалибровочный интервал по мере необходимости
• межповерочный интервал 1 год
• память 500 измерений
• питание батарейки АА — 2 шт.
• размеры 33х64х133 мм
• число тестов без подзарядки 3 000
• комплектация алкотестер, батарейки АА-2 шт., мундштуки.-5 шт., мундштук – воронка, кейс, кабель для ПК
• вес 198 г
• гарантия 12 месяцев
• производство Корея
